Hallo! Als Lieferant von Socket -Schweißschweißchef habe ich mit allen möglichen Fragen und Problemen im Zusammenhang mit Qualitätsinspektion befasst. Heute werde ich Ihnen die Qualitätsinspektionsmethoden für einen Sockelschweißschweißchef mit Ihnen teilen.
Visuelle Inspektion
Zunächst einmal ist die visuelle Inspektion sehr wichtig. Es ist die einfachste und unkomplizierteste Methode. Sie schauen Sie sich einfach den Socket -Schweißschweißchef mit Ihren eigenen Augen an. Überprüfen Sie offensichtliche Mängel wie Risse, Porosität oder ungleiche Oberflächen. Risse können ein echtes Problem sein, da sie die Struktur schwächen und zu Fehlern auf der ganzen Linie führen können. Die Porosität, die kleine Löcher in der Schweißnaht haben, kann auch die Integrität der Verbindung beeinflussen. Und ungleichmäßige Oberflächen können auf schlechte Herstellungsprozesse hinweisen.
Bei einer visuellen Inspektion sollten Sie sich die gesamte Oberfläche des Schweißbosses ansehen. Achten Sie besonders auf den Schweißnaht. Die Schweißnaht sollte reibungslos und kontinuierlich sein, ohne Anzeichen von Spritzer oder Unterbaum zu haben. Unter dem Unterbaum wird das Grundmetall am Rand der Schweißnaht zu stark weggeschmolzen, wobei eine Rille bleibt. Es kann die Stärke des Gelenks verringern.
Dimensionale Inspektion
Als nächstes kommt die dimensionale Inspektion. Die Abmessungen eines Sockelschweißschweißchefs müssen die angegebenen Anforderungen erfüllen. Dies umfasst den Durchmesser, die Länge und die Wandstärke. Mithilfe von Messwerkzeugen wie Bremssättel, Mikrometern und Messgeräten können Sie diese Abmessungen genau messen.
Wenn beispielsweise der Durchmesser des Schweißchefs ausgeschaltet ist, passt er möglicherweise nicht ordnungsgemäß in die Rohre oder anderen Armaturen, mit denen er eine Verbindung herstellen soll. Die Wandstärke ist ebenfalls von entscheidender Bedeutung, da sie die Stärke und Haltbarkeit des Bosses beeinflusst. Wenn die Wand zu dünn ist, kann sie möglicherweise nicht dem Druck und der Spannung im Pipeline -System standhalten.
Nicht destruktive Tests (NDT)
Nicht -zerstörerische Testmethoden sind wirklich nützlich, um interne Defekte zu erkennen, ohne den Schweißschweißchef des Sockelschweißens zu beschädigen. Es gibt mehrere gemeinsame NDT -Methoden:
Ultraschalltests (UT)
Ultraschalluntersuchungen verwendet hohe Frequenzschallwellen, um interne Mängel zu erkennen. Ein Wandler sendet Ultraschallwellen in den Schweißchef, und wenn diese Wellen wie ein Riss oder einen Hohlraum auf einen Defekt stoßen, werden sie zurückgespiegelt. Durch die Analyse der reflektierten Wellen können wir den Standort, die Größe und den Typ des Defekts bestimmen.
UT ist großartig, weil es Defekte tief im Material erkennen kann. Es ist auch relativ schnell und kann in kurzer Zeit einen großen Bereich abdecken. Es erfordert jedoch qualifizierte Betreiber, die Ergebnisse genau zu interpretieren.
Magnetpartikel -Test (MT)
Magnetpartikel -Tests werden hauptsächlich zum Nachweis der Oberfläche und in der Nähe von Oberflächendefekten in ferromagnetischen Materialien verwendet. Ein Magnetfeld wird auf den Schweißboss aufgetragen, und dann werden Eisenpartikel auf die Oberfläche bestreut. Wenn es einen Defekt gibt, wird das Magnetfeld unterbrochen und die Eisenpartikel sammeln sich an der Defektstelle an, wodurch es sichtbar macht.
Diese Methode ist einfach und Kosten - wirksam zum Erkennen von Oberflächenrissen. Es kann jedoch nur für ferromagnetische Materialien verwendet werden, sodass es einige Einschränkungen aufweist.
Flüssigpenetrant -Test (PT)
Flüssige Penetrant -Tests sind ein weiterer Weg, um Oberflächendefekte zu erkennen. Erstens wird ein flüssiges Durchdringungsmittel auf die Oberfläche des Schweißbosses aufgetragen. Das Penetrieren sickert in alle Oberflächenrisse oder Poren. Nach einer bestimmten Zeit wird das überschüssige Penetrant entfernt und ein Entwickler angewendet. Der Entwickler zieht das Eindringen aus den Mängel aus und macht sie als helle Linien oder Punkte sichtbar.
PT ist einfach zu bedienen und kann sehr kleine Oberflächenfehler erkennen. Es kann jedoch nur Oberfläche erkennen - offene Defekte und erfordert vor dem Testen eine sorgfältige Reinigung der Oberfläche.
Druckprüfung
Druckprüfung ist ein entscheidender Schritt, um die Integrität des Sockelschweißschweißschweißbosses zu gewährleisten. Es gibt zwei Haupttypen von Drucktests: hydrostatische Tests und pneumatische Tests.
Hydrostatische Tests
Bei hydrostatischen Tests wird der Schweißchef mit Wasser gefüllt und dann für einen bestimmten Zeitraum auf ein bestimmtes Niveau unter Druck gesetzt. Der Druck ist normalerweise höher als der normale Betriebsdruck des Rohrleitungssystems. Durch die Überwachung des Drucks während des Tests können wir nach Lecks prüfen. Wenn der Druck sinkt, zeigt dies an, dass der Schweißchef möglicherweise ein Leck aufweist.
Hydrostatische Tests werden als zuverlässiger angesehen, da Wasser inkompressibel ist, sodass jeder Druckabfall wahrscheinlich auf ein Leck zurückzuführen ist. Es erfordert jedoch eine große Menge Wasser und angemessene Entwässerungsanlagen.
Pneumatische Tests
Pneumatische Tests verwendet Luft oder Gas anstelle von Wasser. Der Schweißchef wird mit Luft oder Gas zum Testdruck unter Druck gesetzt. Ähnlich wie bei hydrostatischen Tests zeigt jeder Druckabfall ein Leck an.
Pneumatische Tests sind schneller und einfacher zu errichten als hydrostatische Tests. Aber es ist gefährlicher, weil Gas komprimierbar ist und eine plötzliche Freisetzung von Druck zu schwerwiegenden Unfällen führen kann, wenn ein großes Leck vorliegt.
Chemische Analyse
Die chemische Analyse wird verwendet, um die chemische Zusammensetzung des Sockelschweißschweißbosses zu bestimmen. Dies ist wichtig, da die chemische Zusammensetzung die mechanischen Eigenschaften und die Korrosionsbeständigkeit des Materials beeinflusst.
Es gibt verschiedene Methoden zur chemischen Analyse, wie z. B. Spektroskopie. Die Spektroskopie kann die im Material vorhandenen Elemente und deren Konzentrationen genau identifizieren. Durch den Vergleich der Ergebnisse mit den angegebenen Anforderungen an die chemische Zusammensetzung können wir sicherstellen, dass der Schweißchef aus dem richtigen Material besteht.
Wenn die chemische Zusammensetzung ausgeschaltet ist, kann sie zu Problemen wie einer schlechten Schweißbarkeit, einer verringerten Festigkeit oder einer erhöhten Korrosion führen. Wenn der Kohlenstoffgehalt beispielsweise zu hoch ist, ist das Material möglicherweise spröde und anfällig für Risse.
Materialhärteprüfung
Materialhärteprüfung wird verwendet, um den Widerstand des Sockelschweißschweißschweißbosses für Einrückungen oder Kratzen zu messen. Es gibt verschiedene Methoden zur Härteprüfung, wie den Brinell -Härtentest, den Rockwell -Härtentest und den Vickers -Härtentest.
Härte ist eine wichtige Eigenschaft, da sie die Festigkeit und den Verschleißfestigkeit des Materials anzeigen kann. Wenn die Härte zu niedrig ist, kann der Schweißchef leicht beschädigt oder deformiert werden. Andererseits, wenn die Härte zu hoch ist, ist sie möglicherweise spröde und kann eher knacken.
Abschluss
Da haben Sie es also - die Hauptinspektionsmethoden der Hauptqualität für einen Sockelschweißschweißchef. Als Lieferant stelle ich immer sicher, dass diese Methoden sicherstellen, dass die Produkte, die ich anbieten, die höchsten Qualitätsstandards erfüllen.

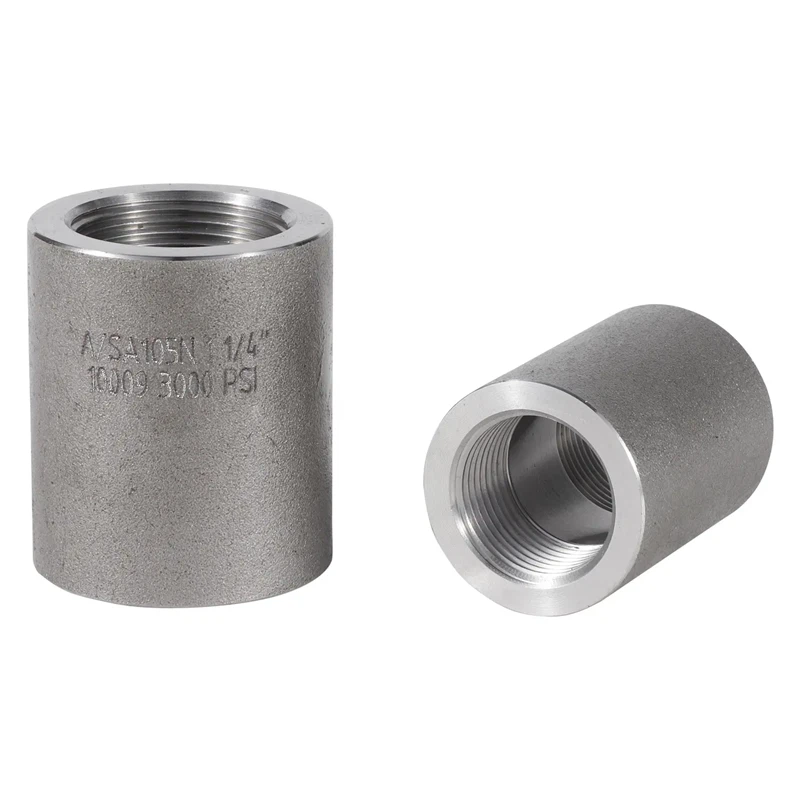

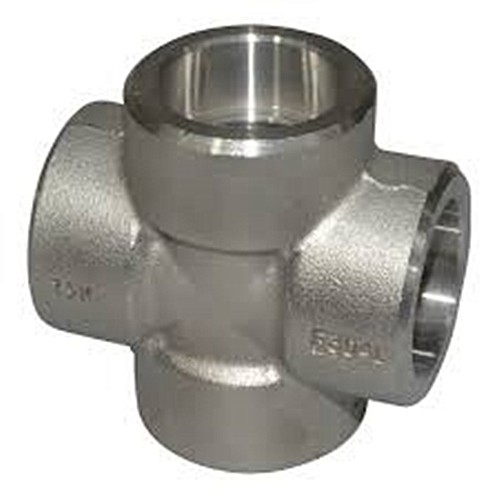

Wenn Sie auf dem Markt für Socket -Schweißschweißbosse oder andere verwandte Produkte wie sind wieSockelschweißschweißkupplungAnwesendSockelschweißverringerung der Kopplung, oderSockelschweißkreuzZögern Sie nicht, sich nach einem Chat über Ihre Beschaffungsbedürfnisse zu wenden. Ich bin hier, um Ihnen zu helfen, die besten Produkte für Ihre Projekte zu erhalten.
Referenzen
- ASME B31.3 Prozessrohrleitungscode
- AWS D1.1 Strukturschweißcode - Stahl
- ASTM -Standards für Rohrverschlüsse und Schweißmaterialien
